光纤跳线

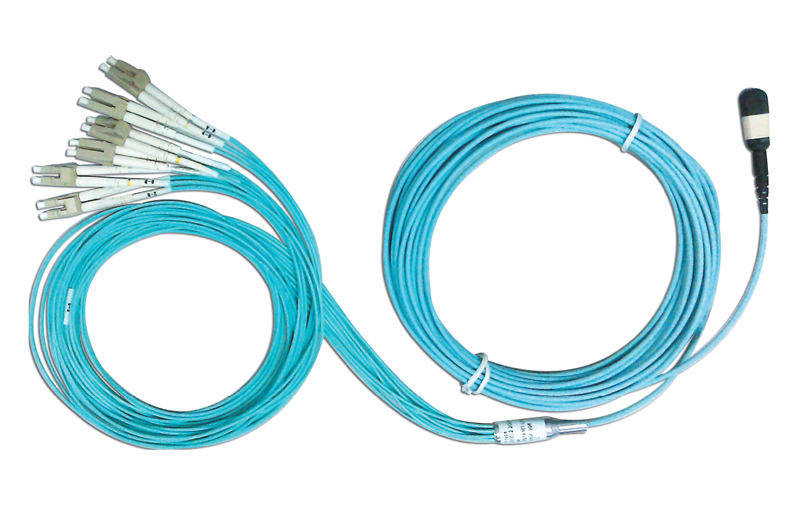

MPO分支跳线


产品描述 技术参数 应用方案 尺寸与外观

产品描述

      分支跳线用于将主干光缆的终端12芯连接器分为单芯或双芯的连接器。MPO/MTP连接器与主干光缆连接,另一端的单芯或双芯连接器可提供不同的分支连接器更易于设备的连接。



应用:数据中心内部光缆架设,配合MPO/MTP适配器面板使用。



产品特点:



◆采用标准的高精度MPO/MTP光纤活动连接器与单工/双工的LC/SC连接器;



100%工厂预端接并测试,保证其传输性能;



可快速配置与组网,减少现场安装时间;



快速升级,支持并行传输系统应用;



主干与分支线束长度可定制;



光缆采用松套管结构,外护套可选OFNROFNP,或LSZH



遵循标准



满足TIA/EIA604-5IEC61754系列,TelcodiaGR-1435-CORE lssue2,TelcodiaGR-326 标准



防火等级满足:低烟(IEC61304),无卤(IEC60754-1),阻燃(IEC60332-3C), 防腐蚀(IEC60754-2)

机械性能



芯数

静态弯曲半径

(mm)

动态弯曲半径

(mm)

工作温度

(℃)

安装温度

(℃)

运输和储藏温度

(℃)

包装方式

2

100

200

-20~+70



25~+70

50米,使用PE袋包装

≥50米,使用轮轴包装

4

100

200

-20~+70



25~+70

6

100

200

-20~+70



25~+70

8

100

200

20~+70



25~+70

12

100

200

20~+70



25~+70

24

100

200

20~+70



25~+70



连接器性能



连接器类型

损耗值(dB

损耗值(dB

损耗值(dB

MPO/MTP多模高精度

0.35

0.20

0.20

MPO/MTP单模高精度

0.35

0.20

0.20

MPO/MTP多模普通精度

0.70

0.20

0.20

MPO/MTP单模普通精度

0.70

0.20

0.20

LC多模连接器

0.30

0.20

0.20

LC单模连接器

0.30

0.20

0.20

光缆性能



光纤类型

芯包直径(um)

带宽(MHkm)

工作波长(nm)

最大衰减(dB/km)

G652D

9/125

NA

1310/1550

0.36/0.22

G657A2

9/125

NA

1310/1550

0.36/0.22

OM1

62.5/125

200

850/1300

3.0/1.0

OM2

50/125

500

850/1300

3.0/1.0

OM3

50/125

2000

850/1300

3.0/1.0

OM4

50/125

4700

850/1300

3.0/1.0
