技术参数

  产品名称

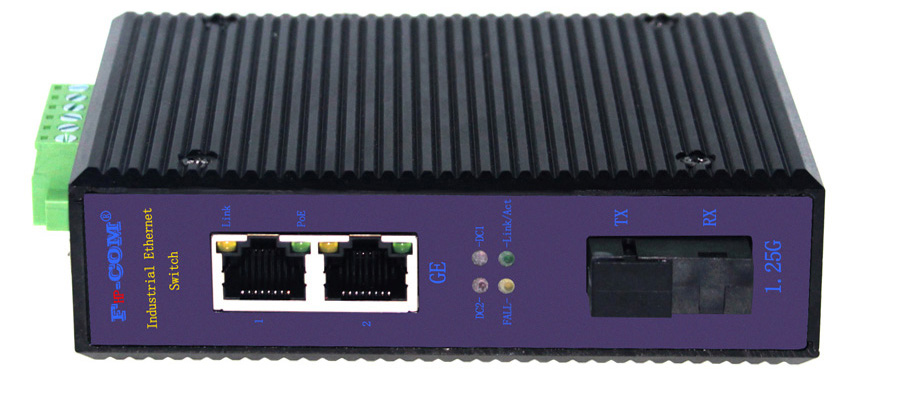

千兆1光2电工业级以太网交换机

  产品型号

FIG12系列

  产品描述

2路千兆电口+1路千兆光口工业级以太网交换机

  端口描述

2个RJ45端口+1个光纤接口

  网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;

IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x;

  RJ45端口

10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应

  光纤端口

1000BaseFX端口（SC/FC/ST可选）

  双绞线

10BASE-T: Cat3,4,5 UTP(≤100 meter)

100BASE-TX: Cat5 or later UTP(≤100 meter)

1000BASE-TX: Cat6 or later UTP(≤100 meter)

  光缆

多模：850nm  0～550M

单模：1310nm  0～40KM

      1550nm  0～120KM

  交换机属性

应用层级：二层
背板总带宽：10Gbps
整机包转发率：7.44Mpps
MAC 表： 8K
包缓冲区：1M
延迟时间：<4μs
交换方式：存储-转发

  防护等级

IP40

  LED 指标

电源指示灯：PWR

接口指示灯：电口、光口（Link/ACT）

  电源

输入电压：DC12~48V（双电源冗余备份）

接入端子：凤凰端子

支持双电源冗余

支持内置过流4.0A保护

支持反接保护

其他规格

  工作环境

工作温度：-40～85 °C（-40～185 °F）

储存温度 : -40～85 °C（-40～185 °F）

相对湿度 : 5%～95%(无凝露）

  行业标准

EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS :

IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV

IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz)

IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s

IEC(EN )61000-4-8

Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6

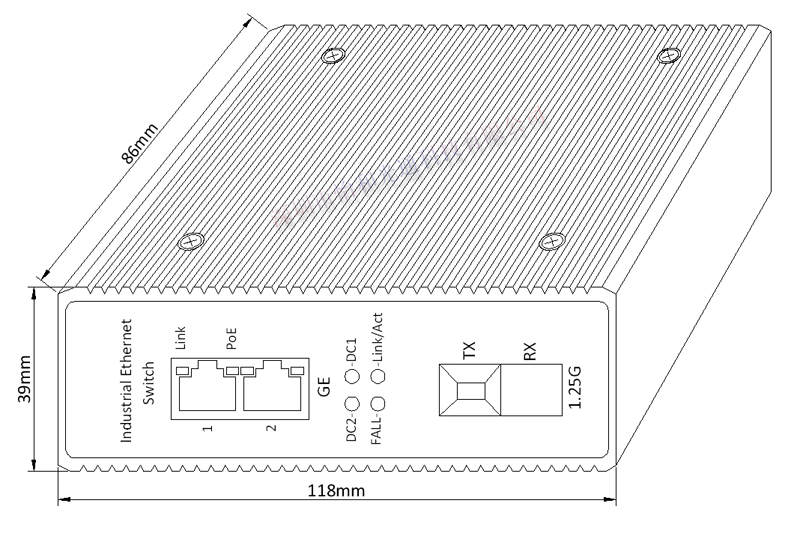

  机械属性

外壳：金属材质

安装：DIN 卡轨式，壁挂式安装

平均无故障时间

50,000 小时

  质保

3年
