SFP+

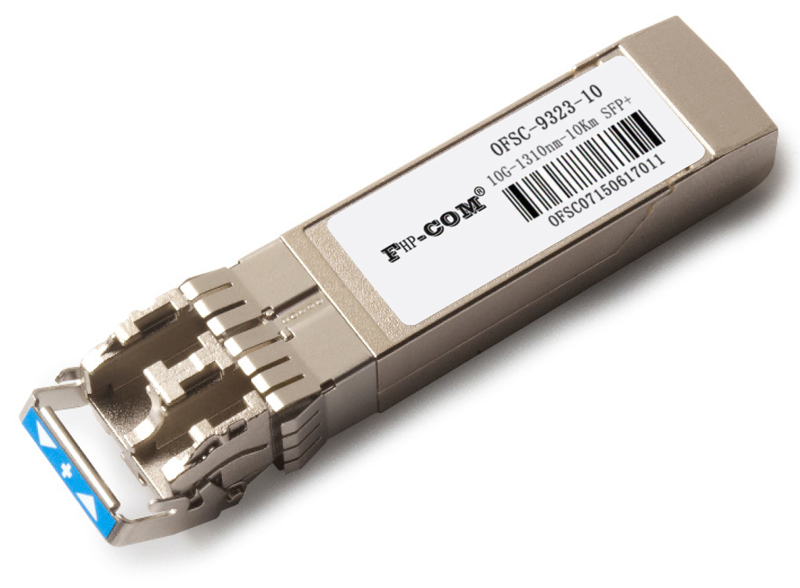

兼容思科华三10G单模SFP+LR光模块OFSC-9323

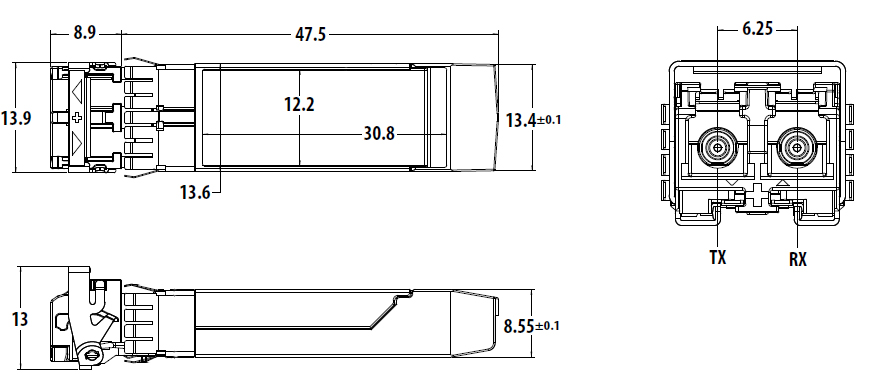

产品描述 技术参数 应用方案 尺寸与外观

 特点:


◆传输距离10千米

支持多速率(2.5-10.3125Gbps)
1310nm DFB激光器和 PIN接收
SFI电接口
具有数字诊断功能
双LC接口
支持热插拔
非常低的EMI和卓越的 ESD保护
单 +3.3V 供电
功耗 1W
工作温度: 0~+70°C



应用


高速存储区域网络
计算机集群交叉连接
自定义高速数据通道
LTE光中继器应用


标准


IEEE 802.3ae-2002
MSA SFF-8472

SFF-8431


产品型号:OFSC-9323-10




技术参数


参数

参数符号

最小值

 典型值

最大值

单位

工作温度

TC

0

25

+70

电源支持电压

VCC3

3.13

3.3

3.47

V

ICC3

-

-

300

mA

功耗

PD



-

-

1

W

数率



2.5



10.3125

Gbps

传输距离



-

-

10

Km


发射部分光电参数

参数

参数符号

最小值

 典型值

最大值

单位

注意

中心波长

λC

1260

1310

1355

nm

Note1

光谱宽度-20dB

Pm

-

-

1

nm



激光器关断功率

Poff

-

-

-30

dBm



典型光功率

Pavg

-8.2

-

0.5

dBm

Note1

消光比

ER

3.5

-

-

dB



工作速率



2.5



10.3125

Gbps



发射差分的输入电压

VI

180

-

700

mV



发射失效

VoL



-

0.4

V



VoH

2.4



Vcc

V



发射OMA光功率



-5.2





dBm



Notes:

[1] 平均光功率应使用TIA/EIA-45—95中规定的方法测量

接收部分光电参数

参数

参数符号

最小值

 典型值

最大值

单位

注意

中心波长

λr

1260

1310

1355

nm



接收灵敏度

Psens

-

-

-14.4

dBm

Note1

应力灵敏度 (OMA)



-

-

-12.6

dBm



损耗滞后

LosH



2

-

dB



超载

Pin

0.5

-

-

dBm



接收反射率



-

-

-12

dB



工作速率



2.5



10.3125

Gbps



Rx输出差分电压

Vo



-

850

mV



Rx 输出升降时间

Tr/Tf



34

-

ps

20% to 80%


Notes:

[1] 接收器灵敏度是固定的。应力接收器灵敏度应用符合BER1x 10-12的一致性测试信号测量。
