SFP

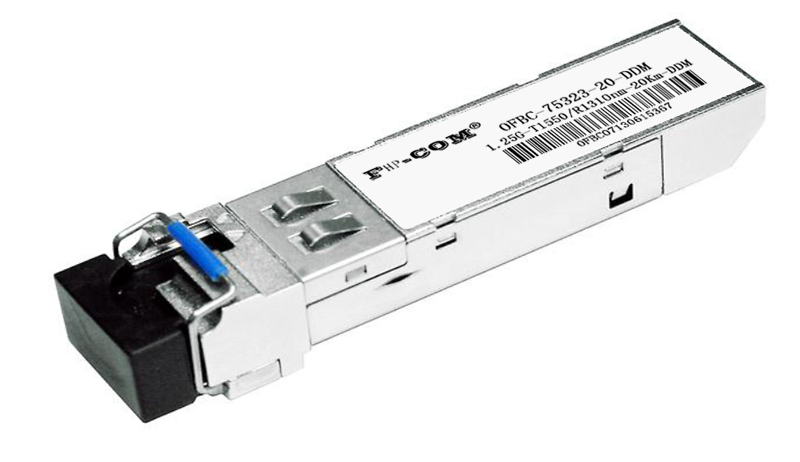

兼容思科华三SFP单纤模块OFBC-75323

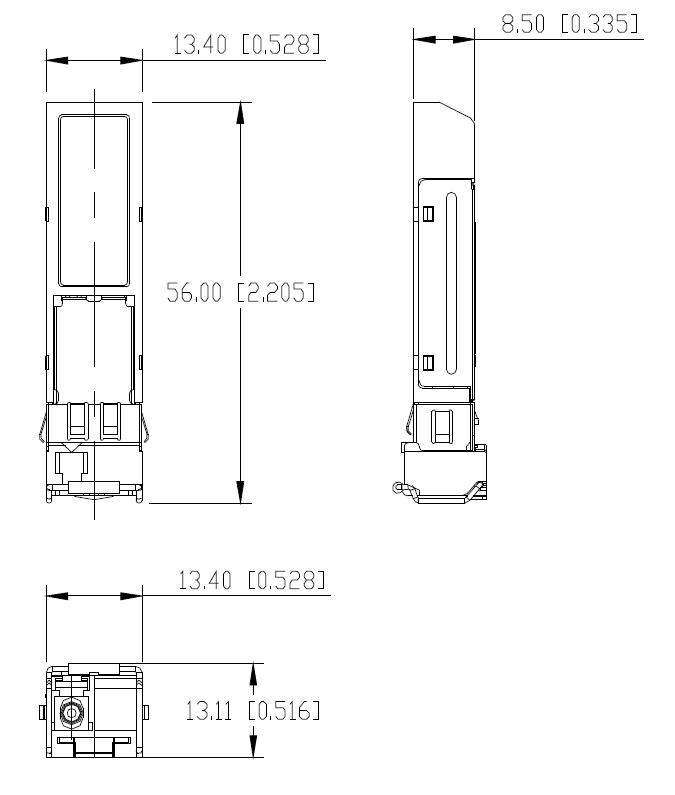

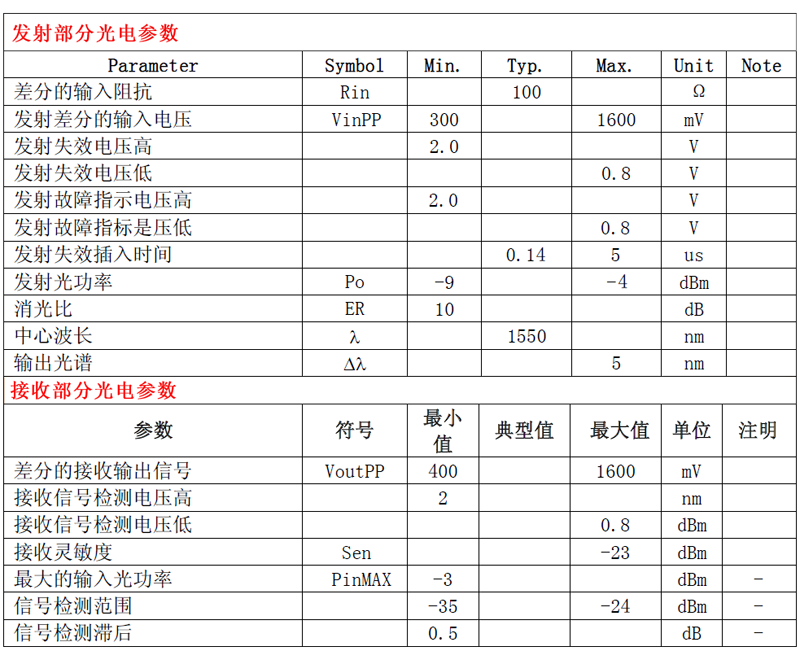

产品描述 技术参数 应用方案 尺寸与外观

特点:

 ● 可兼容思科,华三交换机

 ● 1550 波长 DFB 激光器发射/1310 接收

 ● InGaAs 光电二极管接收

 ● 工作速率达到1250M

 ● 兼容SFP MSA and SFF-8472

 ● 工业级标准的小封装

 ● 双LC 接口

 ● 单3.3V 供电

 ● 差分的LVPECL 电平输入和输出

 ● TTL 信号检测功能

 ● 具有热插拔功能

 ● 具有数字诊断功能


应用:

 ● 路由、光交换机或服务器

 ● 开关背板运用

 ● 其它的光传输系统

产名型号:OFBC-7XX23-XX-DDM


Notes:

 1. TX Fault :开集电极或者开漏集输出。高电平指示有故障产生,低电平指示正常工作。

 2. TX disable:失效输入被使用去关断激光器输出。

                      Low (0 – 0.8V):激光器开启

                      (>0.8, < 2.0V):没被定义

                       High (2.0 – 3.465V):激光器失效

                       Open:激光器失效

 3. Mod-Def 0,1,2. 模块定义的三个管脚

     Mod-Def 0 :模块定义接模块的地脚。

     Mod-Def 1: 内部总线管脚。 Mod-Def 2 : 内部总线管脚

 4. LOS (Loss of Signal) :开集电极或都是开漏极的信号检测脚

 5. VeeR and VeeT : 发射与接收的地脚

 6. RD-/+: 输出端的差分信号线.

 7. VccR and VccT:发射与接收的供电电源管脚

 8. TD-/+: 输入端的差分信号线
